涡街流量计选型及详细组成部分分析

　　涡街流量计的选用要点如下：

　　①涡街流量计是一种速度式流量计，旋涡分离的稳定性受流速分布影响，故对直管段有一定要求，一般是“前10D后5D;

　　②测量液体时，上限流速受压损和“气蚀”现象限制，一般为7m/s

　　③测量气体时，上限流速受介质可压缩性限制，下限流速受雷诺数和传感器灵敏度的限制，一般气体流速为7～40m/s，蒸汽的流速为7～40m/s;

　　④应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，须有减振措施;

　　⑤应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度为普通型:-40℃～+250℃,高温型:100℃～+350℃

　　涡街流量计的详细组成

　　涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。

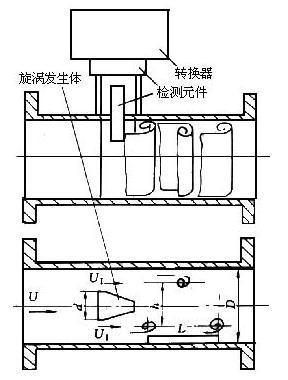

　　涡街流量计由传感器和转换器两部分组成（见下图）。传感器包括旋涡发生体（阻流体）、检测元件、仪表表体等；转换器包括前置放大器、滤波整形电路、D／A转换电路、输出接口电路、端子、支架和防护罩等。近年来智能式流量计还把微处理器、显示通讯及其他功能模块亦装在转换器内。
